In dieser Warengruppe finden Sie eine Übersicht über unsere Trennverstärker. Wir liefern Trennverstärker für Normsignale mit fest gestellten Ein-und Ausgangswerten, sowie konfigurierbare Trennverstärker. Ebenso können unsere Trennverstärker auch nach Kundenspezifikation abgeglichenen werden.
TV10
Trennverstärker unipolar, Hilfsenergie 24V DC,Spannungs- oder Stromvariante. Sehr schmale Bauform. Baubreite 6,2mm KurzbeschreibungTrennverstärker unipolarLinearitätsfehler < 0,2%unipolare Ein- und AusgängeÜbertragungsfrequenz 25Hzgalvanische 3-Wege Trennung zwischenPrüfspannung 1,5kVfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBaubreite 6,2mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Potentialtrennverstärker der Serie TV10 dienen zur galvanischen Entkopplung von DC Strom- oder Spannungssignalen. Dabei wird eine 3-Wege Potentialtrennung zwischen Eingnag-Ausgnag und Hilfsenergie erzeugt.Der Trennverstärker ist in zwei Ausführungen lieferbar: 0..10V auf 0...10V und 0(4)...20mA auf 0(4)...20mA.Nullpunkt und Verstärkung sind fest eingestellt.Datenblatt

Ab 55,29 €*
TV11
Trennverstärker bipolar, Hilfsenergie 24V DC, Spannungs- oder Stromvariante, Sehr schmale Bauform, Baubreite 6,2mm. KurzbeschreibungTrennverstärker bipolarLinearitätsfehler < 0,2%bipolare Ein- und AusgängeÜbertragungsfrequenz 25Hzgalvanische 3-Wege Trennung zwischenPrüfspannung 1,5kVfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBaubreite 6,2mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Potentialtrennverstärker der Serie TV11 dienen zur galvanischen Entkopplung von DC Strom- oder Spannungssignalen. Dabei wird eine 3-Wege Potentialtrennung zwischen Eingnag-Ausgnag und Hilfsenergie erzeugt.Der Trennverstärker ist in zwei Ausführungen lieferbar: 0...±10V auf 0...±10V und 0...±20mA auf 0...±20mA.Nullpunkt und Verstärkung sind fest eingestellt.Datenblatt

Ab 64,87 €*
TV17
schneller Trennverstärker 25kHz, bipolar, Hilfsenergie 20...253Vuc,flache Bauform. Baubreite 22,5mm, Kurzbeschreibungschneller Trennverstärker bipolarLinearitätsfehler < 0,025%bipolare Ein- und AusgängeÜbertragungsfrequenz 25 kHzNullpunkt und Verstärkung abgleichbar (optional) galvanische 3-Wege TrennungPrüfspannung 2,5kV Universalversorgung 20...253V AC/DCfür Tragschienenmontage TS35eindeutige Klemmenbeschriftung kleine AbmessungenBauform 22,5mm,  flachhohe Zuverlässigkeit, 5 Jahre GarantieDie Geräte der Trennverstärker Serie TV17 zeichnen sich besonders durch Ihre hohe Übertragungsfrequenz von bis zu 25kHz und Genauigkeit von 0,025% aus. Sie dienen zur galvanischen Entkopplung bzw. Umsetzung von DC Strom- und/oder Spannungssignalen und sind besonders für die Verwendung in der Prüfstandstechnik geeignet. Dabei wird eine 3-Wege Potentialtrennung zwischen Eingang-Ausgang-und Hilfsenergie erzeugt.Durch Ihre einfache Bauweise ist es nicht notwendig die Geräte aufwendig zu konfigurieren. Die Module werden mit feststehender Ein- und Ausgangskonfiguration geliefert. Dies vermeidet Probleme bei der Inbetriebnahme.Datenblatt

Ab 139,66 €*

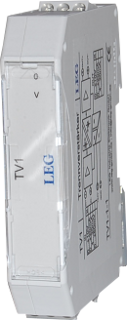

TV1N
Trennverstärker bipolar, Hilfsenergie 24V DC, Übertragungsfrequenz 25Hz. Baubreite 17,5mm KurzbeschreibungTrennverstärker bipolarLinearitätsfehler < 0,05%bipolare Ein- und AusgängeÜbertragungsfrequenz 25Hz / 2kHz / 5kHzabgleichbar, Nullpunkt und Verstärkunggalvanische 3-Wege TrennungPrüfspannung 2,5kV für Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachhohe Zuverlässigkeit, 5 Jahre GarantieDie Trennverstärker der Serie TV1 dienen der galvanischen Trennung und Umwandlung von bipolaren Normsignalen 0...±60mV, 0...±10 V, 0...±20 mA  und arbeiten standardmäßig mit einer Übertragungsfrequenz von 25Hz. Benötigt wird eine Hilfsenergie von 24V DC. Die Baubreite der Trennverstärker beträgt 17,5mm. Datenblatt

Ab 73,56 €*

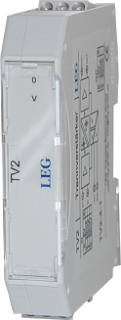

TV2N
Trennverstärker unipolar, Hilfsenergie 24V DC,super flach. Übertragungsfrequenz 25Hz, 2kHz , 5kHz. Baubreite 17,5mm. KurzbeschreibungTrennverstärker unipolarLinearitätsfehler < 0,05%unipolare Ein- und AusgängeÜbertragungsfrequenz 25Hz / 2kHz / 5kHzabgleichbar, Nullpunkt und Verstärkunggalvanische 3-Wege Trennung zwischenPrüfspannung 2,5kVfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachhohe Zuverlässigkeit, 5 Jahre Garantie Die Potentialtrennverstärker der Serie TV2 eignen sich zur galvanischen Trennung und Umwandlung von unipolaren Normsignalen. Die Trennverstärker arbeiten standardmäßig mit 25Hz Übertragungsfrequenz und sind somit auch hervorragend zur Signalfilterung geeignet. Benötigt wird eine Hilfsenergie von 24V DC. Die Baubreite beträgt 17,5mm.Datenblatt

Ab 63,72 €*

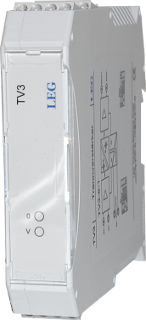

TV3
Trennverstärker bipolar, Universalnetzteil 20...255Vuc, Übertragungsfrequenz 25Hz / 2kHz / 5kHz. Baubreite 22,5mm KurzbeschreibungTrennverstärker bipolar Linearitätsfehler < 0,05%bipolare Ein- und AusgängeÜbertragungsfrequenz 25Hz / 2kHz / 5kHzabgleichbar, Nullpunkt und Verstärkunggalvanische 3- WegeTrennung zwischenPrüfspannung 2,5kVVersorung 20...253VUCfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 22,5mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Trennverstärker der Serie TV3 trennen galvanisch die verschiedenen  bipolaren Normsignale. 0...±10 V, 0...±20 mA. Arbeiten mit einer Grenzfrequenz von 25Hz und sind mit einer Universalstromversorgung 20...255V AC/DC ausgerüstet.Datenblatt

Ab 89,49 €*

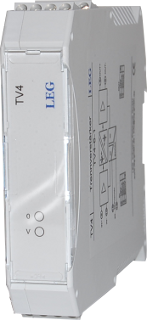

TV4
Trennverstärker unipolar, Universalnetzteil 20...255Vuc, Übertragungsfrequenz 25Hz, 2kHz, 5kHz. Baubreite 22,5mm KurzbeschreibungTrennverstärker unipolar Linearitätsfehler < 0,05%unipolare Ein- und AusgängeÜbertragungsfrequenz 25Hz / 2kHz / 5kHzabgleichbar, Nullpunkt und Verstärkunggalvanische 3- WegeTrennung zwischenPrüfspannung 2,5kVVersorung 20...253VUCfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 22,5mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Trennverstärker der Serie TV4 trennen galvanisch die verschiedenen  unipolaren Normsignale. 0..10 V, 0...20 mA und 4...20 mA. Arbeiten mit einer Grenzfrequenz von 25Hz und sind mit einer Universalstromversorgung 20...255V AC/DC ausgerüstet.Datenblatt

Ab 64,87 €*

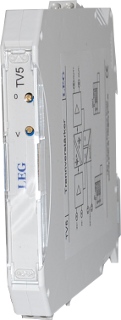

TV5N
Trennverstärker bipolar, Hilfsenergie 24V AC/DC, Übertragungsfrequenz 2,5kHz / 10kHz. schmale Bauform 12,5 mm. KurzbeschreibungTrennverstärker bipolar, Baubreite 12,5mmLinearitätsfehler < 0,05%bipolare Ein- und AusgängeÜbertragungsfrequenz 2kHz / 10kHz*galvanische 3-Wege TrennungPrüfspannung 2,5kVabgleichbar, Nullpunkt und VerstärkungVersorgung 24VUCfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine Abmessungen Bauform 12,5mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Trennverstärker der Serie TV5 dienen der galvanischen Trennung und Umwandlung von bipolaren Normsignalen 0...±10 V, 0...±20 mA. Die Module zeichnen sich durch ihre schmale Bauform von 12,5mm baubreite aus. Benötigt wir eine Hilfsenergie von 24V AC/DC.Datenblatt

Ab 90,89 €*

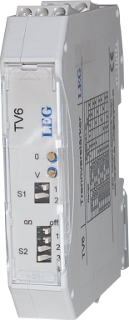

TV6
konfiguriert umschaltbarer Trennverstärker, unipolar, Hilfsenergie 24V DC, Baubreite 17,5mm- Kurzbeschreibung konfiguriert umschaltbarer Trennverstärker unipolarLinearitätsfehler < 0,1%unipolare Ein- und AusgängeÜbertragungsfrequenz 25HzEin- und Ausgänge konfiguriert umschaltbarNullpunkt und Verstärkung abgleichbar galvanische 3-Wege TrennungPrüfspannung 2,5kVVersorgung 24Vucfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachhohe Zuverlässigkeit, 5 Jahre GarantieDie Geräte der Trennverstärker Serie TV6 dienen zur galvanischen Entkopplung bzw. Verstärkung von DC Strom- und/oder Spannungssignalen. Dabei wird eine 3-Wege Potentialtrennung zwischen Eingang-Ausgang-und Hilfsenergie erzeugt. Die Trennverstärker sind durch 6 Dip-Schalter kalibriert umschaltbar und können somit durch den Anwender einfach auf die Normsignale 0...10V, 2...10V, 0...20mA und 4...20mA, für Ein- und Ausgang, eingestellt werden. Sollte es jedoch nötig sein, den Nullpunkt oder die Verstärkung, auf die vor Ort nötigen Systembedingungen anzupassen, so stehen für den Feinabgleich je ein 20 Gang Spindelpotentiometer zur Verfügung.Datenblatt

Ab 63,72 €*
TV7
schneller Trennverstärker 25kHz, bipolar, Hilfsenergie 24V DC,schmale Bauform. Baubreite 17,5mm Kurzbeschreibungschneller Trennverstärker bipolarLinearitätsfehler < 0,025%bipolare Ein- und AusgängeÜbertragungsfrequenz 25 kHzNullpunkt und Verstärkung abgleichbar (optional) galvanische 3-Wege TrennungPrüfspannung 2,5kV Versorgung 24Vucfür Tragschienenmontage TS35eindeutige Klemmenbeschriftung kleine AbmessungenBauform 17,5mm, super flachhohe Zuverlässigkeit, 5 Jahre GarantieDie Geräte der Trennverstärker Serie TV7 zeichnen sich besonders durch Ihre hohe Übertragungsfrequenz von bis zu 25kHz und Genauigkeit von 0,025% aus. Sie dienen zur galvanischen Entkopplung bzw. Umsetzung von DC Strom- und/oder Spannungssignalen und sind besonders für die Verwendung in der Prüfstandstechnik geeignet. Dabei wird eine 3-Wege Potentialtrennung zwischen Eingang-Ausgang-und Hilfsenergie erzeugt.Durch Ihre einfache Bauweise ist es nicht notwendig die Geräte aufwendig zu konfigurieren. Die Module werden mit feststehender Ein- und Ausgangskonfiguration geliefert. Dies vermeidet Probleme bei der Inbetriebnahme.Datenblatt

Ab 135,87 €*

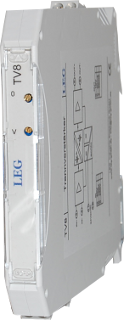

TV8N
Trennverstärker uni-/bipolar, nach Kundenspezifikation,Hilfsenergie 24V AC/DC, schmale Bauform 12,5 mm. KurzbeschreibungTrennverstärker uni- / bipolar abgeglichen nach KundenspezifikationEingang bis 250V / 200mA möglichLinearitätsfehler < 0,05%uni-/bipolare Ein- und AusgängeÜbertragungsfrequenz 25Hz, 2kHz, 10kHz*galvanische 3-Wege Trennung zwischenPrüfspannung 2,5kVabgleichbar, Nullpunkt und VerstärkungVersorgung 24VUCfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine Abmessungen Bauform 12,5mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Trennverstärker der Serie TV8 werden nach Kundenspezifikation abgeglichen und setzen Spannungen bis ±250 V oder Ströme bis ±200 mA in analoge Normsignale um. Benötigt wird eine Hilfsenergie von 24V AC/DC.Die Baubreite bertägt 12,5mm.Datenblatt

Ab 117,13 €*
TV9
konfiguriert umschaltbarer Trennverstärker, unipolar, Hilfsenergie 24V DC, Baubreite 6,2mm. Kurzbeschreibungkonfiguriert umschaltbarer Trennverstärker unipolarLinearitätsfehler < 0,1%unipolare Ein- und AusgängeÜbertragungsfrequenz 10Hz / 100Hz Ein- und Ausgänge konfiguriert umschaltbarNullpunkt und Verstärkung abgleichbar galvanische 3-Wege TrennungPrüfspannung 1,5kVVersorgung 24Vdcfür Tragschienenmontage TS35eindeutige KlemmenbeschriftungPB-Bus fähigkleine AbmessungenBauform 6,2mm, super flachhohe Zuverlässigkeit, 5 Jahre GarantieDie Geräte der Trennverstärker Serie TV9 dienen zur galvanischen Entkopplung bzw. Verstärkung von DC Strom- und/oder Spannungssignalen. Dabei wird eine 3-Wege Potentialtrennung zwischen Eingang-Ausgang-und Hilfsenergie erzeugt. Die Trennverstärker sind durch 8 Dip-Schalter kalibriert umschaltbar und können somit durch den Anwender einfach auf die Normsignale 0...10V, 2...10V, 0...20mA und 4...20mA, für Ein- und Ausgang, eingestellt werden. Sollte es jedoch nötig sein, den Nullpunkt oder die Verstärkung, auf die vor Ort nötigen Systembedingungen anzupassen, so stehen für den Feinabgleich je ein 20 Gang Spindelpotentiometer zur Verfügung.Datenblatt

Ab 71,22 €*
