Geräte zur Überwachung von Verbraucherleitungen und Schaltkontakten auf Drahtbruch und Kurzschluss. Drahtbruchüberwachung für z.B. Brandmelde- und Feuerlöschanlagen. Die Drahtbruchüberwachung findet bereits breiten Einsatz in der Sicherheitstechnik.
DW1
Nicht für Neuanwendung. Bitte Ersatztype DW4 verwenden. Drahtbruchüberwachung mit 24V Meldeausgang. Lastbereich 5mA...3A.Baubreite 17,5mm. Kurzbeschreibung Drahtbruchüberwachung - Kurzschlussüberwachung  für Lastströme 5mA - 3A kurze Schaltzeiten 60µs/100µs Überwachung auch im Ruhezustand kurzschlussfest, 30s Statusanzeige in der Gerätefront Störmeldeausgang plus schaltend 24VDC/50mA für Tragschienenmontage TS35 eindeutige Klemmenbeschriftung kleine Abmessungen Bauform 17,5mm, super flach PB - Power-Bus - fähig hohe Zuverlässigkeit, 5 Jahre Garantie Die Drahtbruchüberwachung der Serie DW1 dienen zur Überwachung von 24V Verbrauchern und deren Verbindungsleitung auf Drahtbruch und Kurzschluss. Signalisiert wird der ordnungsgemäße Zustand der Leitung über einen plus schaltenden Optokopplerausgang. Verwendung finden die Drahtbruchwächter in Brandmelde- und Feuerlöscheinrichtungen.Datenblatt

91,28 €*
DW2
Nicht für Neuanwendung. Bitte Ersatztype DW4 verwenden. Drahtbruchüberwachung mit Schliesser als Meldeausgang. Lastbereich 5mA...3A.Baubreite 17,5mm. Kurzbeschreibung Drahtbruchwächter - Kurzschlussüberwachung  für Lastströme 5mA - 3A kurze Schaltzeiten 60µs/100µs Überwachung auch im Ruhezustand kurzschlussfest, 30s Statusanzeige in der Gerätefront Störmeldeausgang, Öffner, Analogschalter, 30VDC/100mA für Tragschienenmontage TS35 eindeutige Klemmenbeschriftung kleine Abmessungen Bauform 17,5mm, super flach PB - Power-Bus - fähig hohe Zuverlässigkeit, 5 Jahre Garantie  Die Drahtbruchüberwachung der Serie DW2 dienen zur Überwachung von 24V Verbrauchern und deren Verbindungsleitungen auf Drahtbruch und Kurzschluss. Signalisiert wird der ordnungsgemäße Zustand der Leitung über einen plus schaltenden Optokopplerausgang. Verwendung finden die Drahtbruchwächter in Brandmelde- und Feuerlöscheinrichtungen.Datenblatt

91,28 €*
DW3
Drahtbruch/Kurzschlussüberwachung für Schaltkontakte, Baubreite 17,5mm. Versorgungsspannung 24Vdc. KurzbeschreibungDrahtbruchüberwachung - Leitungsüberwachung für SchaltkontakteÖffner / Schliesser ÜberwachungÜberwachung auch im RuhezustandStatusanzeige in der GerätefrontStörmeldeausgang, Öffner, Analogschalter, 30VDC/100mASignalausgang optoentkoppeltfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie Geräte der Drahtbruchüberwachung Serie DW3 dienen zur Leitungsüberwachung von mechanischen Schaltkontakten wie z.B. Öffner und Schließer auf Drahtbruch und Kurzschluss. Der ordnungsgemäße Zustand der Leitungsverbindung wird durch einen potentialfreien elektronischen Kontakt signalisiert, welcher im Störungsfall öffnet (Ruhestromkontakt). Der Schaltzustand des überwachten Kontaktes wird ebenfalls über einen potentialfreien elektronischen Kontakt und zusätzlich über einen Relaiskontakt (Wechsler) signalisiert. Dieser Schaltzustand kann durch den Dip-Schalter S1-1 invertiert werden. Der Schalter S1-2 ist ohne Funktion und für spätere Erweiterungen vorgesehen.Überwacht werden können bei Schließern nur einzelne Kontakte, bei Öffnern jedoch eine komplette Meldekette von beliebig vielen Kontakten.Die Geräte sind montagefreundlich auf Hutschiene aufrastbar und benötigen eine Hilfsenergie von 24V DC.Datenblatt

Ab 77,59 €*
DW4
Drahtbruchüberwachung für Blitzleuchten und Sirenen mit Schliesser als Meldeausgang. Lastbereich 5mA...3A.Baubreite 17,5mm. Kurzbeschreibung Drahtbruchwächter - KurzschlussüberwachungLeitungsüberwachung für Blitzleuchten und Sirenen für Lastströme 5mA - 3Aoptimiert für Blitzleuchten und SirenenÜberwachung auch im Ruhezustandkurzschlussfest, 30sStatusanzeige in der GerätefrontStörmeldeausgang, Öffner, Analogschalter, 30VDC/100mAfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre Garantie Die Drahtbruchüberwachung der Serie DW4 dienen zur Überwachung von 24V Verbrauchern und deren Verbindungsleitungen auf Drahtbruch und Kurzschluss und entsprechen in Ihrer Funktion der Geräteserie DW2, wurden jedoch speziell für die pulsierende Stromaufnahme von Blitzleuchten und Sirenen entwickelt. Signalisiert wird der ordnungsgemäße Zustand der Leitung über einen plus schaltenden Optokopplerausgang. Verwendung finden die Drahtbruchwächter in Brandmelde- und Feuerlöscheinrichtungen.Datenblatt

Ab 77,59 €*

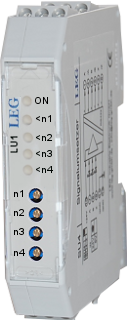

LU1
Lüfter Drehzahlüberwachung. Gemeinsamer Störmeldeausgang.Baubreite 17,5mm. KurzbeschreibungLüfter - DrehzahlüberwachungÜberwachung einer Lüfterdrehzahlfür masseschaltende Tachoausgänge1 bis 4 LüfterStatusanzeige in der GerätefrontSammelstörmeldeausgangVersorgung 24VDCfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachhohe Zuverlässigkeit, 5 Jahre GarantieDie Geräte der Lüfter-Überwachung LU1 dienen zur Drehzahlüberwachung von Lüftern mit masseschaltendem Tacho-Signalausgang. Es können bis zu 4 Lüfter parallel überwacht werden. Die Mindestdrehzahl lässt sich, je nach Geräteausführung, für jeden der Lüfter separat oder für alle 4 Lüfter gemeinsam, über 20-Gang Spindelpotentiometer, einstellen. Wird die eingestellte Mindestdrehzahl eines Lüfters unterschritten, so wird dies über einen Sammelstörmeldeausgang (Relais fällt ab / Ruhestromprinzip) signalisiert und eine rote LED in der Gehäusefront zeigt die Störung für den entsprechenden Kanal an (je nach Gerätevariante). Datenblatt

Ab 64,87 €*
LU2
Lüfter Drehzahlüberwachung mit NPN Eingang. schmale Bauform, Baubreite 6,2mm. Ohne Abschlussplatte. KurzbeschreibungLüfter - DrehzahlüberwachungÜberwachung einer Lüfterdrehzahlfür masseschaltende TachoausgängeStatusanzeige in der GerätefrontSammelstörmeldeausgangVersorgung 24VDCfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 6,2mm, Klemmengehäusehohe Zuverlässigkeit, 5 Jahre GarantieDie Geräte der Lüfter-Überwachung LU2 dienen zur Drehzahlüberwachung von Lüftern mit masseschaltendem Tacho-Signalausgang. Die Mindestdrehzahl lässt sich über ein 1-Gang Potentiometer, einstellen. Wird die eingestellte Mindestdrehzahl des Lüfters unterschritten, so wird dies über einen Störmeldeausgang signalisiert und eine LED in der Gehäusefront zeigt die Störung an.Datenblatt

Ab 44,98 €*
