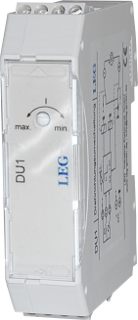

Drehrichtungsumschaltung für kleine DC Motoren mit Überstromabschaltung.Baubreite 22,5mm, flache Bauform. KurzbeschreibungDrehrichtungsumschaltung mit Überstromabschaltungeinstellbare ÜberstromabschaltungMotorstrom 0,1...7,5ARechts-LinkslaufVersorgung 24VDCfür Tragschienenmontage TS35eindeutige KlemmenbeschriftungBauform 22,5mm; super flachhohe Zuverlässigkeit, 5 Jahre GarantieDie Drehrichtungsumschaltung der Serie DU1 dient zur einfachen Ansteuerung von 24V DC-Motoren. Über zwei Steuereingänge lässt sich die Drehrichtung des Motors wählen.Eine einstellbare Überstromüberwachung dient zur Abschaltung des Antriebs bei Überlast oder erreichen von Endlagen.Wird einer der beiden Steuereingänge beschaltet läuft der Motor in die entsprechende Richtung. Erst nach Wegnahme des Steuersignals oder erreichen der eingestellten Stromgrenze schaltet der Antrieb ab.Wurde der Motor durch die Überstromerkennung abgeschaltet, bleibt er auch trotz weiter anliegendem Steuersignal ausgeschaltet. Erst ein erneutes Betätigen des Steuereingangs schaltet den Antrieb wieder frei. Im ausgeschalteten Zustand ist der Motor über die Steuerung kurzgeschaltet, dies ermöglicht kurze Auslaufzeiten.Datenblatt
