Potentiometermodule zum Ausfrasten auf die Hutschiene
MU1
Ab
16,87 €*
Potentiometer Modul 1 Gang zum aufrasten auf Tragschiene. Anfang und Ende des Potis mit Widerständen bestückbar.Präzisions PotentiometerMU1: 1 Gang Potentiometerzusätzliche Bestückungsplätzefür Tragschienenmontage TS35Die Potentiometer - Module enthalten ein 1 Gang Cermetpotentiometer.
Zwei freie Bestückungsplätze dienen zur Beschaltung des Potentiometers im Ein- und Ausgang, somit kann
jeder beliebige Spannungsteiler realisiert werden.
Sollte dies nicht benötigt werden, so wird im jeweiligen Bestückungsplatz eine Drahtbrücke eingelötet. Im
Auslieferungszustand sind diese Brücken bereits vorhanden, so dass zusätzliche Lötarbeiten entfallen. Der
Anschluss erfolgt über 2,5mm² Schraubklemmen. Die Einheit kann auf Tragschienen TS15,TS32 oder TS35
aufgerastet werden.Datenblatt

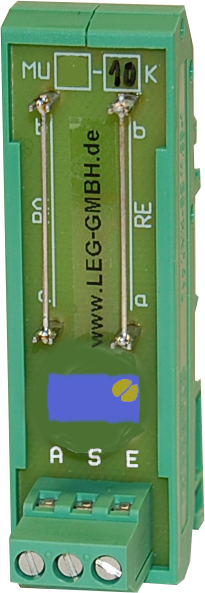

MU2
Ab
16,87 €*
Potentiometer Modul 20- Gang zum aufrasten auf Tragschiene. Anfang und Ende des Potis mit Widerständen bestückbar.Präzisions PotentiometerMU2: 20 Gang Wendelpotentiometerzusätzliche Bestückungsplätzefür Tragschienenmontage TS35Die Potentiometer - Module enthalten ein 20 Gang
Cermetpotentiometer. Zwei freie Bestückungsplätze dienen zur Beschaltung des Potentiometers im Ein- und Ausgang, somit kann
jeder beliebige Spannungsteiler realisiert werden.
Sollte dies nicht benötigt werden, so wird im jeweiligen Bestückungsplatz eine Drahtbrücke eingelötet. Im
Auslieferungszustand sind diese Brücken bereits vorhanden, so dass zusätzliche Lötarbeiten entfallen. Der
Anschluss erfolgt über 2,5mm² Schraubklemmen. Die Einheit kann auf Tragschienen TS15,TS32 oder TS35
aufgerastet werden.Datenblatt
WW1
Ab
55,29 €*
Potentiometermodul mit 10-Gang Wendelpotentiometer und Noniusskala, verschiedene Widerstandswerte.
KurzbeschreibungSpindeltrimmer zur Hutschienenmontage10-Gang Präzisions-PotentiometerEinstellkonopf mit Noniusscalazusätzliche BestückungsplätzeVersorgung 24VDCfür Tragschienenmontage TS35hohe Zuverlässigkeit, 5 Jahre GarantieDas Potentiometer - Modul WW1 enthält ein 10 Gang Drahtpotentiometer mit einem Präzisionseinstellknopf und Noniusskala von 0 bis 10,00. Zwei freie Bestückungsplätze dienen zur Beschaltung des Potentiometers im Ein- und Ausgang, somit kann ein beliebiger Spannungsteiler realisiert werden. Sollte dies nicht benötigt werden, bleiben die Bestückungsplätze frei und die nötige elektrische Verbindung zwischen dem Potentiometer und den Klemmen wird durch das Verlöten von je zwei Lötpads vorgenommen. Im Auslieferungszustand sind diese Verbindungen bereits hergestellt, so dass zusätzliche Lötarbeiten entfallen. Der Anschluß erfolgt über 2,5mm² Schraubklemmen. Die Einheit ist auf Tragschiene TS35 aufrastbar.Datenblatt
