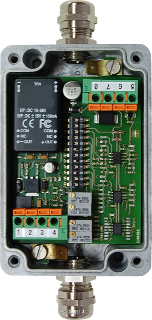

Kraftmessverstärker im Aludruckgussgehäuse IP65, für Dehnungsmessstreifen in Vollbrücke. KurzbeschreibungKraftmessverstärker für DehnungsmessstreifenDMS-MessverstärkerLinearitätsfehler < 0,005%für Druck- und Zugkräfte geeignetfür Vollbrücken >=120 Ohm geeigneteinstellbare Übertragungsfrequenz 15Hz; 1,3kHz; 3,5kHzeinstellbarer Ausgang 0…±10V, 0..±20mA, 4…20mANullpunkt und Verstärkung einstellbar , grob / feinVersorgung 24VDCSchutzklasse IP65 Schraubmontage geeignet eindeutige Klemmenbeschriftungkleine AbmessungenBauform 98 x 64 x 34 mm, IP65hohe Zuverlässigkeit, 5 Jahre GarantieDie  DMS-Messverstärker der Serie DM1 setzen das Signal einer DMS-Vollbrücke in ein Normsignal 0...±10V , 0(4)...±20mA um. Dieser Ausgangswert ist über DIP-Schalter konfigurierbar. Brückensensitivitäten von 2mV/V bis 40mV/V sind möglich. Die sehr grobe Einstellung erfolgt über DIP-Schalter. Der Feinabgleich kann über je ein 20-Gang Spindelpotentiometer grob / fein durchgefüht werden. Die Brückenspeisung ist umschaltbar zwischen 10V und 5V. Die benötigte Hilfsenergie beträgt 24Vdc. Die Geräte sind in einem Alugehäuse untergebracht und erfüllen die Schutzklasse IP65.Datenblatt

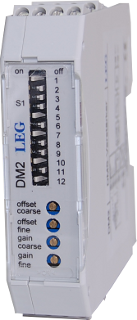

DMS Messverstärker für 6-Leiter Anschluss für Tragschienenmontage. Für Messstreifen in Vollbrücke. KurzbeschreibungKraftmessverstärker für DehnungsmessstreifenDMS-MessverstärkerLinearitätsfehler < 0,005%für Druck- und Zugkräfte geeignetfür Vollbrücken >=120 Ohm geeignetuniverseller 6-Leiter Anschlusseinstellbare Übertragungsfrequenz 15Hz; 1,3kHz; 3,5kHzeinstellbarer Ausgang 0…±10V, 0..±20mA, 4…20mANullpunkt und Verstärkung einstellbar , grob / feinVersorgung 24VDCfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine Abmessungen / geringe BauhöheBaubreite 22,5mmhohe Zuverlässigkeit, 5 Jahre Garantie Die  DMS-Messverstärker der Serie DM2 setzen das Signal einer DMS-Vollbrücke in ein Normsignal 0...±10V , 0(4)...±20mA um. Dieser Ausgangswert ist über DIP-Schalter konfigurierbar. Brückensensitivitäten von 2mV/V bis 40mV/V sind möglich. Die sehr grobe Einstellung erfolgt über DIP-Schalter. Der Feinabgleich kann über je ein 20-Gang Spindelpotentiometer grob / fein durchgefüht werden. Die Brückenspeisung ist durch den 6-Leiter Anschluss geregelt und umschaltbar zwischen 10V und 5V. Die benötigte Hilfsenergie beträgt 24Vdc. Die Geräte sind in einem Kunststoffgehäuse zur Befestigung auf Hutschiene untergebracht.Datenblatt

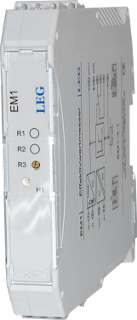

Effektivwertmesser TRUE RMS mit Grenzwertschalter bis 5A, ohne Potentialtrennung. KurzbeschreibungEffektivwertmesser mit Grenzwertschalter 6Hz bis 1kHz EingangsfrequenzEcht - Effektivwertmessung, TRMShohe Grundgenauigkeit, < 0,4%diverse Ein- und Ausgangssignale möglichSchaltschwelle von 0 bis 100% einstellbarSchaltschwelleneinstellhilfe 0 - 10V integriertStatusanzeige für Grenzwerterreichungfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mmPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie Effektivwertmesser der Serie EM1 wandeln den echten Effektivwert von Strömen bis 5Aac oder Spannungen bis 40Vac in ein analoges Normsignal um.Datenblatt

Effektivwertmesser TRUE RMS mit 3-Wege Potentialtrennung. Universalnetzteil. Baubreite 22,5mm. KurzbeschreibungEffektivwertmesseTRUE RMS  6Hz bis 1kHz EingangsfrequenzEcht - Effektivwertmessung, TRMShohe Grundgenauigkeit, < 0,4%Messströme bis 10AMessspannungen bis 400V3-Wege Potentialtrennungfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 22,5mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Effektivwertmesser der Serie EM2 wandeln den echten Effektivwert von sinus- und nicht Sinusförmigen Strömen bis 10Aac oder Spannungen bis 400Vac in ein analoges Normsignal um.Datenblatt

Sollwertintegrator. Eingang/Ausgang 0...10V. Hilfsenergie24V.Verschiedene Zeitbereiche. Baubreite 17,5mm KurzbeschreibungSteilheitsbegrenzer - Sollwertintegratormit Schnell-Stop - Funktion, < 1msIN/OUT 0V bis +/-10VZwei-Rampen-FunktionRampen getrennt einstellbarRampenzeiten 0,2s bis 120s möglichfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre Garantie Der  Sollwertintegrator SB1 setzt ein sich sprunghaft veränderndes analoges Signal 0...10V in ein linear ansteigendes Signal zu. Die ansteigende als auch die abfallende Rampe des Sollwertintegrator sind getrennt voneinander, im Bereich von 0,2s bis 120s, einstellbar. Die Einstellung erfolgt je über ein 20 Gang Spindelpotentiometer. Zum schnellen Abschalten des Ausganges steht ein separater Steuereingang zur Verfügung. Versorgt wir der Sollwertintegrator mit einer Hilfsenergie von 24V DC.Datenblatt
