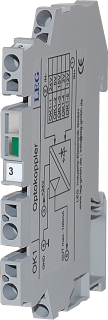

Optokopplermodul mit Gegentaktausgang 24V, Plus / Masse schaltend, Übertragungsfrequenz 200kHz.Ohne Abschlussplatte. KurzbeschreibungOptokoppler 24VDC - 200kHzGegentaktausgang, Plus / Masse schaltendÜbertragungsfrequenz 200kHzAusgang 24VDC/100mAkurzschlussfestStatusanzeige im Ausgangschnelle Schaltzeiten von 0,25µsfür Tragschienenmontage TS35anreihbar über SteckbrückenZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Optokoppler der Serie OK1 dienen zur galvanischen Trennung und / oder der Pegelwandlung digitaler Signale mit  5V TTL oder 24V HTL bis 200kHz und lassen sich auf DIN Hutschiene aufrasten. Datenblatt

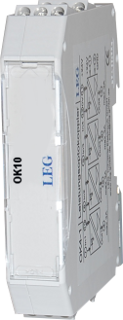

Leistungsoptokoppler für PWM Signale.Baubreite 17,5mm.Hilfsenergie 24Vdc.Übertragungsfrequenz max. 10kHz. KurzbeschreibungPWM Leistungsoptokoppler / PWM Leistungsendstufe Leistungsverstärker für PWM-SignaleÜbertragungsfrequenz max. 10kHz (PWM)Ausgang max. 5...48Vdc / 10Aschalten ohmscher und induktiver Lastengalvanische 3-Wege Trennung zwischen Eingang-Aushang-Hilfsenergiefür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachhohe Zuverlässigkeit, 5 Jahre Garantie Die PWM Leistungsendstufe / Leistungsoptokoppler der Serie OK10 wurden speziell zur Stromverstärkung von PWM Signalen entwickelt und dient der Ansteuerung und Leistungverstärkung von getakteten Verbrauchern wie z.B. DC Motoren, Heizungen und Ventilen. Datenblatt

Optokopplermodul mit Gegentaktausgang 24V, Plus / Masse schaltend, ,Steuerstrom < 2mA,Übertragungsfrequenz 500kHz.Ohne Abschlussplatte. Kurzbeschreibung Optokoppler 24VDC - 500kHz, Steuerstrom < 2mA Gegentaktausgang, Plus/Masse schaltendSteuerstrom < 2mAÜbertragungsfrequenz 500kHzAusgang 24VDC/50mAkurzschlussfestStatusanzeige im Ausgangschnelle Schaltzeiten von 0,1µsVersorgung 5VDCfür Tragschienenmontage TS35anreihbar über SteckbrückenZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Optokopplermodule OK11 eignen sich besonders zur Entkopplung hochohmiger Digitalausgänge, da sie nur einen Steuerstrom von < 2mA benötigen. Datenblatt

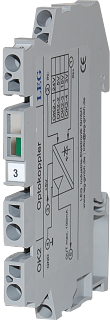

Optokopplermodul mit Gegentaktausgang 5V, Plus / Masse schaltend, Übertragungsfrequenz 500kHz.Ohne Abschlussplatte. KurzbeschreibungOptokoppler 5VDC - 500kHzGegentaktausgang Plus / Masse schaltendÜbertragungsfrequenz 500kHzAusgang 5VDC/100mA kurzschlussfestStatusanzeige im Ausgangschnelle Schaltzeiten von 0,1µsfür Tragschienenmontage TS35anreihbar über SteckbrückenZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Optokoppler der Serie OK2 dienen zur galvanischen Trennung und / oder der Pegelwandlung digitaler Signale mit  5V TTL oder 24V HTL bis 500kHz und lassen sich auf DIN Hutschiene aufrasten. Datenblatt

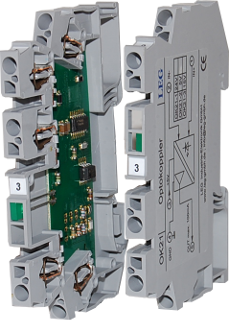

Optokopplermodul mit Gegentaktausgang 5V, Plus / Masse schaltend, ,Steuerstrom < 2mA,Übertragungsfrequenz 500kHz.Ohne Abschlussplatte. KurzbeschreibungOptokoppler 5VDC - 500kHz, Steuerstrom < 2mA Gegentaktausgang, Plus/Masse schaltendSteuerstrom < 2mAÜbertragungsfrequenz 500kHzAusgang 5VDC/100mAkurzschlussfestStatusanzeige im Ausgangschnelle Schaltzeiten von 0,1µsVersorgung 5VDCfür Tragschienenmontage TS35anreihbar über SteckbrückenZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Optokopplermodule OK21 eignen sich besonders zur Entkopplung hochohmiger Digitalausgänge, da sie nur einen Steuerstrom von < 2mA benötigen. Datenblatt

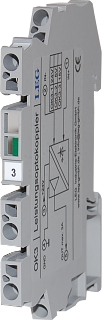

Optokoppler mit Leistungsausgang 24V/3A, 1-kanalig,Baubreite 6,3mm, ohne Abschlussplatte. KurzbeschreibungLeistungs - Optokoppler 24VDC/3A Solid State Relaisparallelschaltbar zur LeistungserhöhungÜbertragungsfrequenz 1kHzAusgang 24VDC/3Adauer - kurzschlussfestÜbertemperaturabschaltungUnter- / ÜberspannungsabschaltungStatusanzeige im Ausgangfür Tragschienenmontage TS35anreihbar über SteckbrückenZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Leistungsoptokoppler der Serie OK3 dienen zur galvanischen Trennung und Leistungsverstärkung digitaler Signale. Sie eignen sich  zur direkten Ansteuerung ohmscher-  und induktiver Lasten mit Spannungen von 24Vdc und Strömen bis 3A. Datenblatt

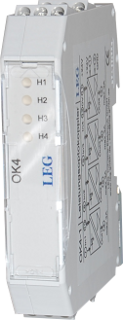

Optokoppler mit Leistungsausgang 24V/3A, 4-kanalig,Baubreite 17,5mm, solid State Relais. Übertragungsfrequenz 1kHz. Kurzbeschreibung4-fach Leistungs - Optokoppler 24VDC/4x 3A Solid State Relais parallelschaltbar zur LeistungserhöhungÜbertragungsfrequenz 1kHzAusgang 4x 24VDC/3Adauer kurzschlussfestÜbertemperaturabschaltungUnter- / ÜberspannungsabschaltungStatusanzeige pro Kanal im Ausgangfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine Abmessungen Bauform 17,5mm, super flachhohe Zuverlässigkeit, 5 Jahre GarantieDie Leistungsoptokoppler der Serie OK4 dienen zur galvanischen Trennung und Leistungsverstärkung digitaler Signale. Sie eignen sich zur direkten Ansteuerung ohmscher-  und induktiver Lasten und können somit als Ventiltreiber eingesetzt werden. Datenblatt

Steuer-Optokoppler mit Transistorausgang bis 250Vdc / 100mA; Baubreite 6,3mm; ohne Abschlussplatte KurzbeschreibungSteuer- Optokoppler Ausgang 0 bis 250VOptokoppler mit freiem Transistor AusgangEingangsspannung 5V, 12V, 24V, 48V, 60VDCÜbertragungsfrequenz max. 500HzAusgang 0…250VDC / 100mAStatusanzeigeSchaltzeit 2,5µs / 100µsfür Tragschienenmontage TS35ZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Geräte der Optokoppler Serie OK5 stellen dem Anwender einen freien Transistorausgang zur Verfügung, welcher als NPN oder PNP Ausgang betrieben werden kann. Er eignet sich zum Schalten von DC Signalen im Bereich von 0…250VDC mit einer maximalen Last von 100mA. Desweiteren besteht auch die Möglichkeit durch eine geeignete Verdrahtung eine "Wired-OR" Verknüpfung herzustellen.Die Ansteuerung erfolgt je nach Gerätevariante mit einer Gleichspannung im Bereich von 5 bis 60V DC. Diese kann vom Anwender durch Lötbrücken im Modul konfiguriert oder aber über unseren Bestellschlüssel vorkonfiguriert bezogen werden. Datenblatt

Optokopplermodul mit Wechselspannungseingang. Ausgang Plus / Masse schaltend. Mit Abschlussplatte. KurzbeschreibungOptokoppler mit WechselspannungseingangEingangsspannung 115V, 230V, 400V ACAusgang (PNP) oder Masse (NPN) schaltend  oder potentialfreier KontaktSchaltstrom max. 500mAStatusanzeige im Ausgangskreisfür Tragschienenmontage TS35ZugfederanschlussBauform 8,4mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Ansteuerung der Optokoppler Serie OK6 erfolgt mit einer Wechselspannung, je nach Gerätevariante in den Abstufungen von 115V AC / 230V AC / 400V AC. Die Optokoppler verfügen über einen Plus- oder Masse-schaltenden Transistorausgang bzw. eine potentialfreien Kontakt. Datenblatt
