Geräte zur Verarbeitung von Rechteckfrequenzen, wie z.B. Frequenzteiler, Analogfrequenzwandler und Frequenzanalogwandler. Unsere Frequenzteiler sind mit 5V und 24V Eingängen lieferbar.
FT1
Frequenzteiler bis 1MHz. Teilungsverhältnis einstellbar von 1:2 bis 1:20. Baubreite 17,5mm. KurzbeschreibungFrequenzteiler, Impulsteiler 1MHz Teilungsverhältnisse 1:2 bis 1:20Eingangsfrequenz bis 1MHzAusgang 24VDC/100mAkurzschlussfestStatusanzeige in der GerätefrontGegentaktausgang, galvanisch getrenntfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie Frequenzteiler der Serie FT1 dienen zur Herabsetzung digitaler Frequenzen bis 1MHz von Impulsgebern oder ähnlichen Quellen, zur Verarbeitung mit SPS oder anderen Systemen. Teilungsverhältnisse von 1:2 bis 1:20 sind einstellbar.Datenblatt

Ab 78,71 €*

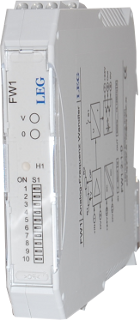

FW1
Analog-Frequenzwandler bis 200kHz. Normsignaleingang. Hilsfenergie24V. Konfigurierbar. Baubreite 17,5mm. KurzbeschreibungAnalog / Frequenz - Wandler Linearitätsfehler < 0,01%Ausgangsfrequenz 0Hz bis 100kHzEingang 0-10V / 0/4-20mAüber Dip-Switch frei konfigurierbarkurzschlussfester Gegentaktausgang, 100mAStatusanzeige im Ausgangfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mmPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie Analog / Frequenzwandler der Serie FW1 wandeln ein Normsignal in eine lineare Frequenz bis 100kHz um.Datenblatt

Ab 117,13 €*
FW2
Frequenz/Analogwandler bis 200kHz. Normsignalausgang.Hilsfenergie24V.Baubreite 17,5mm. KurzbeschreibungFrequenz / Analog - Wandler Linearitätsfehler < 0,01%Eingangsfrequenz 0Hz bis 100kHzAusgang 0-10V / 0/4-20mAüber Dip-Switch frei konfigurierbarStatusanzeige im Eingangfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mmPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie Frequenz / Analogwandler der Serie FW2 wandeln eine Frequenz bis 200kHz in ein lineares Normsignal um.Datenblatt

Ab 117,13 €*

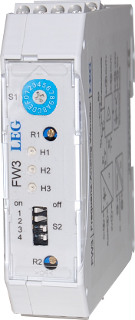

FW3
digitaler Frequenz Analogwandler für langsame Frequenzen.Hilsfenergie 20...253Vuc.Baubreite 22,5mm. Kurzbeschreibungdigitaler Frequenz / Analog - Wandler Linearitätsfehler < 0,2%Eingangsfrequenz 0,01Hz bis 10kHzüber Drehkodierschalter konfigurierbarAusgang 0-10V / 0/4-20mA konfigurierbarüber Dip-Switch frei konfigurierbarVersorgungsspannung 20...253VucStatusanzeige im Eingangfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine Abmessungen / geringe BauhöheBaubreite 22,5mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Geräte der Frequenz-Analog-Wandler Serie FW3 dienen zur proportionalen Umsetzung von niedrigen bis mittleren Frequenzen in ein Normsignal. Frequenzen von 1Hz bis 10kHz (15 Messbereiche einstellbar) können mit dieser Serie in Analogsignale von 0...10V bzw. 0/4...20mA umgewandelt werden. Die Frequenz-Analog-Wandler arbeiten nach dem Prinzip der Puls-Breiten-Messung und liefern daher bereits nach zwei Signalperioden ein gültiges Messsignal. Zusätzlich ist ein einstellbarer Grenzwertschalter integriert. Daher eignen sich diese Module besonders zur Signalaufbereitung von Durchflussmessern.Datenblatt

Ab 117,13 €*

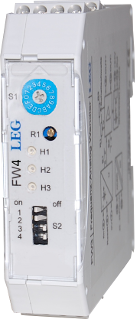

FW4
digitaler Frequenz Analogwandler mit Drehrichtungsauswertung.Hilsfenergie 20...253Vuc.Baubreite 22,5mm. Kurzbeschreibungdigitaler Frequenz / Analog - Wandler mit Drehrichtungserkennung Linearitätsfehler < 0,2%Eingangsfrequenz 0Hz...10Hz bis 0...200kHzüber Drehkodierschalter konfigurierbarDrehrichtungsauswertungAusgang 0-10V / 0/4-20mA konfigurierbarüber Dip-Switch frei konfigurierbarVersorgungsspannung 20...253VucStatusanzeige im Eingangfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine Abmessungen / geringe BauhöheBaubreite 22,5mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Geräte der Frequenz-Analog-Wandler Serie FW4 dienen zur proportionalen Umsetzung von Rechtecksignalen mit Frequenzen bis zu 200kHz in ein Normsignal 0...10V bzw. 0/4...20mA. Wird ein signal mit 90° Folgeimpulsen aufgelegt, so wird bei Drehrichtungsumkehr die Polarität des Analogsignals gewechselt und ein Optokopplerausgang gesetzt. So ist es möglich aus einem digitalen Drehimpulsgeber ein analoges tachosignal zu generieren.Datenblatt

Ab 117,13 €*
FW5
digitaler PWM Analogwandler mit Normsignalausgang.Hilsfenergie 20...253Vuc.Baubreite 22,5mm. KurzbeschreibungPWM / Analog - Wandler Linearitätsfehler < 0,2%PWM Eingangsfrequenz 20Hz bis 2kHzPWM Grenzen einstellbarDrehrichtungsauswertungAusgang 0-10V / 0/4-20mA konfigurierbarVersorgungsspannung 20...253VucStatusanzeige im Eingangfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine Abmessungen / geringe BauhöheBaubreite 22,5mmhohe Zuverlässigkeit, 5 Jahre Garantie Die Geräte der PWM-Analog-Wandler Serie FW5 dienen zur proportionalen Umsetzung von PWM-Rechtecksignalen mit Frequenzen von20Hz bis 2kHz in ein Normsignal 0...10V bzw. 0/4...20mA. Das Puls-Pause-verhältniss ist im Bereich von 3%...97% bzw. 20%...80% über Potentiometer oder Drehkodierschalter einstellbar.Datenblatt

Ab 117,13 €*

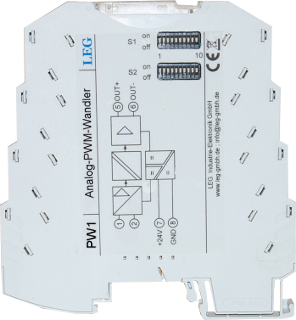

PW1
digitaler Analog-PWM-Wander. konfigurierbar. Baubreite 6,3mm.Hilfsenergie 24Vdc. KurzbeschreibungAnalog – PWM – WandlerPWM Frequenz konfigurierbar 10Hz…5kHzPWM Messbereich konfigurierbar 0…100% / 30…70%galvanische Trennung zwischen Eingang - Ausgang / HilfsenergieStrom- oder Spannungseingang konfigurierbarStörmeldeausgangVersorgung 24VDCfür Tragschienenmontage TS35eindeutige KlemmenbeschriftungGerätebreite 6,2mmhohe Zuverlässigkeit, 5 Jahre Garantie Der Analog-PWM-Wander dient zur Umsetzung eines analogen Normsignales von 0/4...20mA, 0/2...10mA bzw. 0/2...10V, 0/1...5V in ein proportionales PWM Signal mit Frequenzen von 10 Hz bis 5 kHz und Puls-Pause Verhältnissen von 0…100% bis 30…70%.Datenblatt       Software

Ab 127,44 €*
