Hier erhalten Sie eine Übersicht über unsere lieferbaren Signalwandler, Pegelwandler und Impulsverlängerung zur Verarbeitung von HTL und TTL Signalen bis 500kHz. Die Pegelwandler und Impulsverlängerung sind mit 5V und 24V Eingängen lieferbar.
Impulsverlängerung einstellbar 10 bis 1500ms, Baubreite 6,2mm. Ohne Abschlussplatte.
KurzbeschreibungSignalformer - Impulsverlängung10ms - 1,5s Impulsverlängerung frei einstellbarab nur 5µs/20µs TriggerimpulsAusgang 24VDC/100mA(nicht -) retriggerbarStatusanzeige im Ausgangmit/ohne Transparenzfunktionfür Tragschienenmontage TS35anreihbar über SteckbrückenZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Impulsverlängerung dient der Verlängerung digitaler Impulse, welche durch langsame SPS oder PLC Systeme sonst nicht erfassbar sind.Datenblatt
Impulsverlängerung mit NPN Eingang; einstellbar 10 bis 1500ms; Baubreite 6,2mm. Ohne Abschlussplatte.
KurzbeschreibungSignalformer - Impulsverlängung mit NPN EingangFür Geräte mit NPN Ausgang10ms - 1,5s Impulsverlängerung frei einstellbarab nur 5µs/20µs TriggerimpulsAusgang 24VDC/100mA(nicht -) retriggerbarStatusanzeige im Ausgangmit/ohne Transparenzfunktionfür Tragschienenmontage TS35anreihbar über SteckbrückenZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Impulsverlängerung dient der Verlängerung digitaler Impulse, welche durch langsame SPS oder PLC Systeme sonst nicht erfassbar sind.Diese Variante ist für Geräte mit masse schaltendem NPN Ausgang ausgelegt.Datenblatt

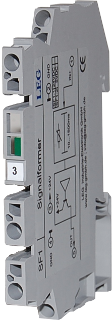

Impulsverzögerung einstellbar 1s bis 14s, Baubreite 6,2mm. Ohne Abschlussplatte. Versorgungsspannung 24V
KurzbeschreibungImpulsverzögerung - Signalfilter -Impulsfilter1s - 14s Impulsverzögerung frei einstellbarAusgang 24VDC/100mAAusgang invertierend / nicht invertierdenStatusanzeige im Ausgangfür Tragschienenmontage TS35anreihbar über SteckbrückenZugfederanschlussBauform 6,2mmhohe Zuverlässigkeit, 5 Jahre GarantieDie Impulsverzögerung dient der Verzögerung digitaler Impulse und somit als Signalfilter bzw. Störunterdrückung.Datenblatt

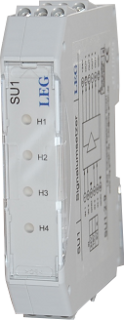

Pegelwandler mit 24V Ausgang, Übertragungsfrequenz 200kHz.4-Kanäle. Baubreite 17,5mm.
KurzbeschreibungSignalumformer / - Verstärker 4 Kanäle auf 24V (HTL)Signalverstärker / Pegel- umsetzer / wandlerÜbertragungsfrequenz 200kHzAusgang 24VDC/4x 100mA kurzschlussfestpro Kanal eine Statusanzeige im Ausgangschnelle Schaltzeiten von 0,5µs/1µsfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre Garantie Die Signalverstärker und Pegelwandler der Serie SU1 eignen sich zur Umsetzung digitaler Signale von 5V TTL auf 24 V HTL bis 200 kHz.
Datenblatt

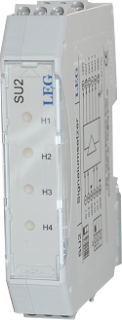

Pegelwandler mit 5V Ausgang, Übertragungsfrequenz bis 500kHz.4-Kanäle. Baubreite 17,5mm.
KurzbeschreibungSignalumformer / - Verstärker 4 Kanäle auf 5V (TTL)Signalverstärker / Pegel- umsetzer / wandlerÜbertragungsfrequenz 500kHzAusgang 5VDC/4x 50mA kurzschlussfestpro Kanal eine Statusanzeige im Ausgangschnelle Schaltzeiten von 0,5µs/1µsfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre Garantie Die Signalumsetzer und Pegelwandler der Serie SU2 eignen sich zur Umsetzung digitaler Signale von 24V HTL auf 5 V HTL oder als Signaltreiber / Verstärker für Rechtecksignale bis 500 kHz.
Datenblatt
Signalumsetzer RS422 auf 24V (HTL) / 5V (TTL), Hilfsenergie 24V DC, Baubreite 17,5mm, Übertragungsfrequenz 1MHz
KurzbeschreibungSignalumformer 3 Kanäle RS422 auf 24V (HTL) / 5V (TTL) Pegelumsetzer / PegelwandlerÜbertragungsfrequenz 1MHzAusgang 5/24VDC/3x 50mAPotentialtrennung Ein-/Ausgangpro Kanal eine Statusanzeige im Ausgangschnelle Schaltzeiten Bus-Abschluß - frei jumperbarfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie RS422 Signalumsetzer und Pegelwandler der Serie SU3 eignen sich zur Umsetzung digitaler Signale, von z.B. Impulsgebern mit RS422 Ausgang, auf 24 V HTL oder 5V TTL mit Frequenzen bis 1MHz.
Datenblatt

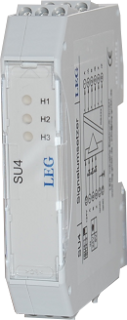

Signalumsetzer 24V(HTL) / 5V(TTL) auf RS422.Baubreite 17,5mm, Übertragungsfrequenz 1MHz
KurzbeschreibungSignalumformer 3 Kanäle 24V (HTL) / 5V (TTL) auf RS422 Pegelumsetzer / PegelwandlerÜbertragungsfrequenz 1MHzAusgang 3 x RS422Potentialtrennung Ein-/Ausgangpro Kanal eine Statusanzeige im Ausgangschnelle Schaltzeiten für Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie Signalumsetzer und Pegelwandler der Serie SU4 eignen sich zur Umsetzung digitaler Signale von 5V TTL oder 24 V HTL auf RS422 mit Frequenzen bis 1MHz.
Datenblatt
Signalumsetzer 1Vss sin/cos auf 24V (HTL) / 5V (TTL), Hilfsenergie 24V DC, Baubreite 17,5mm, Übertragungsfrequenz 1MHz
Kurzbeschreibung Signalumformer 3 Kanäle 1Vss sin/cos auf 24V (HTL) / 5V (TTL) Pegelumsetzer / Pegelwandler sin/cosÜbertragungsfrequenz 1MHzAusgang 5/24VDC/3x 50mAPotentialtrennung Ein-/Ausgangpro Kanal eine Statusanzeige im Ausgangschnelle Schaltzeiten Bus-Abschluß - frei jumperbarfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie sin/cos Signalumsetzer und Pegelwandler der Serie SU5 eignen sich zur Umsetzung von sinusförmigen Signale mit einer Amplitude von 1Vss, von z.B. Impulsgebern mit sin/cos Ausgang, auf 24 V HTL oder 5V TTL mit Frequenzen bis 1MHz.
Datenblatt
Signalumsetzer 24V(differential) auf RS422 bzw. 5V TTL.Baubreite 17,5mm, Übertragungsfrequenz 1MHz
KurzbeschreibungSignalumformer 3 Kanäle 1Vss sin/cos auf 24V (HTL) / 5V (TTL) Pegelumsetzer / Pegelwandler sin/cosÜbertragungsfrequenz 1MHzAusgang 5/24VDC/3x 50mAPotentialtrennung Ein-/Ausgangpro Kanal eine Statusanzeige im Ausgangschnelle Schaltzeiten Bus-Abschluß - frei jumperbarfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre GarantieDie sin/cos Signalumsetzer und Pegelwandler der Serie SU5 eignen sich zur Umsetzung von sinusförmigen Signale mit einer Amplitude von 1Vss, von z.B. Impulsgebern mit sin/cos Ausgang, auf 24 V HTL oder 5V TTL mit Frequenzen bis 1MHz.
Datenblatt
Pegelwandler mit NPN Eingang für Aktoren, Sensoren mit Masse schaltendem Ausgang, Übertragungsfrequenz 200kHz. 4-Kanäle. Baubreite 17,5mm.
KurzbeschreibungSignalumformer / - Verstärker 4 Kanäle für NPN Ausgänge (Masse schaltend)Pegelumsetzer / -wandler mit NPN Eingang Übertragungsfrequenz 200kHzAusgang 24VDC/4x 100mApro Kanal eine Statusanzeige im Ausgangschnelle Schaltzeiten von 0,5µs/1µsfür Tragschienenmontage TS35eindeutige Klemmenbeschriftungkleine AbmessungenBauform 17,5mm, super flachPB - Power-Bus - fähighohe Zuverlässigkeit, 5 Jahre Garantie Die Signalverstärker und Pegelwandler der Serie SU7 eignen sich zum Anschluss von Sensoren und Aktoren mit NPN (Masse schaltendem) Ausgang zur Umsetzung auf 24 V HTL bis 200 kHz.Datenblatt
